產品名稱：高溫高壓電站旋啟示止回閥
產品分類：止回閥系列
產品介紹：	該產品主要用在火電站主蒸汽管道上，作防止介質倒流的裝置。

產品描述
產品參數
產品尺寸圖
應用與維護

1.該產品主要用在火電站主蒸汽管道上，作防止介質倒流的裝置。

2.制造驗收技術條件按日本火力發電用閥門標準E101的規定。

3..閥門結構長度按E101的規定。

4..閥體焊接坡口按ANSIB16.25的規定或按用戶提供尺寸。

5.鑄鋼件射線無損探傷按MSS、SP-54的規定。

6.殼體強度及密封試驗標準按E101的規定。

7.閥門上鑄有介質流向標志。

8.關閉件為閥瓣，經搖桿和銷軸活動的連接在閥體上。密封部分采用自壓密封結構。

9.關閉件啟閉運動隨工作介質的流向，介質順流時則開啟，逆流時則關閉。

10.閥座焊接在閥體上。

11.閥體、閥蓋連接形式：

①DN≤6”采用螺紋連接

②DN≥8”采用四開環螺栓連接

12.閥座與閥瓣密封面堆焊STL硬質合金，耐腐蝕，耐沖刷，抗擦傷性能好。

13.中法蘭沒有墊片，靠質介靜壓力或螺栓預緊力，二個合力迫使密封環變形達到密封。

•殼體材料適用規范

殼體材料	適用溫度≤℃
ASTM A216 WCB	427
ASTM A217 WC1	454
ASTM A217 WC6	552
ASTM A219 WC9	593

•壓力溫度規范

ASTM A216 WCB

工作溫度 ℃	壓力級
	1500Lb	2000Lb	2500Lb	3500Lb
	工作壓力 bar
38	260	347	434	607
427	145	193	241	337

ASTM A217 WC1

工作溫度 ℃	壓力級
	1500Lb	2000Lb	2500Lb	3500Lb
	工作壓力 bar
38	244	325	407	570
454	171	228	285	400

ASTM A217 WC6

工作溫度 ℃	壓力級
	1500Lb	2000Lb	2500Lb	3500Lb
	工作壓力 bar
38	264	352	439	615
552	63	84.5	106	148

ASTM A217 WC9

工作溫度 ℃	壓力級
	1500Lb	2000Lb	2500Lb	3500Lb
	工作壓力 bar
38	264	352	439	615
593	40	53	66	93

產品尺寸圖

旋啟式止回閥 CLASS 1500 2000 2500 3500

H64Y—1500 外形尺寸和連接尺寸

規格 DN		d	L	H	重量（kg）
in.	mm	mm			重量（kg）
2½	65	56	254	250	35
3	80	64	305	300	45
4	100	84	406	350	80
5	125	100	483	425	115
6	150	126	559	400	180
8	200	158	711	490	270
10	250	200	864	540	430
12	300	250	991	650	630
14	350	280	1067	710	810

H64Y—2000 外形尺寸和連接尺寸

規格 DN		d	L	H	重量（kg）
in.	mm	mm			重量（kg）
2½	65	50	330	240	40
3	80	60	368	305	60
4	100	80	457	315	95
5	125	96	533	380	110
6	150	118	610	425	160
8	200	147	762	480	330
10	250	180	914	570	540
12	300	222	1041<, /o:p>	570	800
14	350	254	1118	680	930

H64Y—2500外形尺寸和連接尺寸

規格 DN		d	L	H	重量（kg）
in.	mm	mm			重量（kg）
3	80	70	368	270	70
4	100	86	457	385	110
5	125	104	533	410	130
6	150	130	610	455	180
8	200	162	762	555	380
10	250	210	914	615	730
12	300	234	1041	715	1120
14	350	264	1118	790	1495
18	450	304	1397	815	2400

H64Y—3500Lb

規格 DN		d	L	H	重量（kg）
in.	mm	mm			重量（kg）
2	50	44	44	390	40
3	80	50	50	440	50
4	100	70	70	540	150
5	125	80	80	616	160
6	150	90	90	692	220

主要零件材料

零件名稱	材料號牌
閥體	WCB	WC1	WC6	WC9
閥座	25	15CrMoA	12Cr1MoVA
閥瓣	WCB	WC1	WC6	WC9
搖桿	WCB	WC1	WC6	WC9
閥蓋	25	15CrMoA	12Cr1MoVA
銷軸	1Cr17Ni2		20Cr1Mo1V1A
密封環	A182F321		A182F321

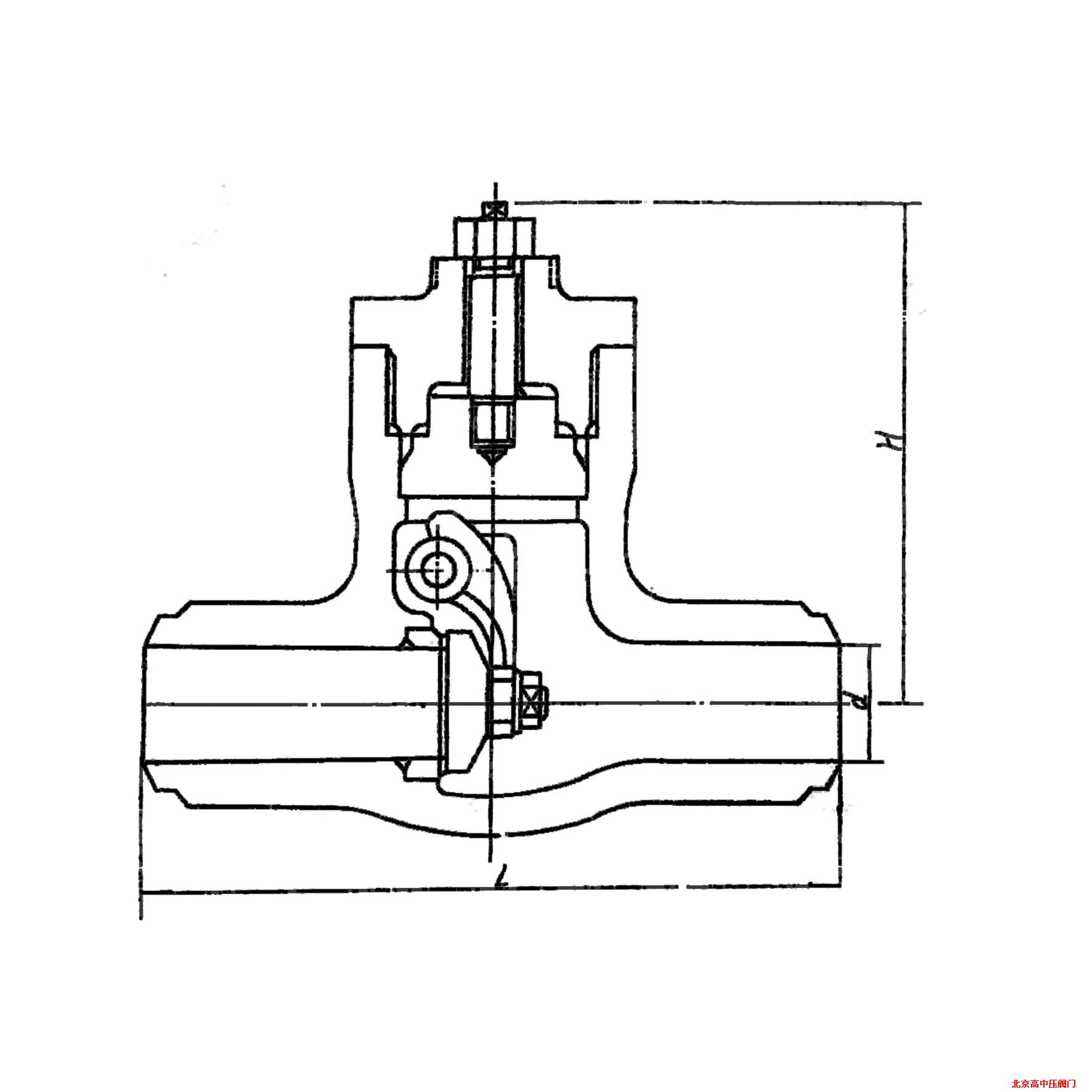

產品外形及結構尺寸示意圖

1.本閥應整齊地存放在干燥的倉庫內，嚴禁堆置或露天存放，閥門通道端必須用蓋板堵塞。

2.如果長期存放時，應做定期檢查，對外露的加工表面必須更換防銹油并清除表面上的污垢和鐵銹。

3.安裝前必須核對本閥的標志，合格證是否符合使用要求，核實后進行清除污垢，泥沙，鐵銹等。

4.本閥安裝方位必須使介質流向和閥體上的箭頭所示方向一致。

5.本閥只允許安裝在水平管道上，閥蓋在上方，并便于檢修。

6.使用過程中經常保持清潔。

7.發生故障時應立即停止使用，查明原因并解決。
